1. 为了使POWER SUPPLY的寿命增长，建议选用多30%输出功率额定的机种。例如若系统需要一个100W的电源，则建议挑选大于130W输出功率额定的机种，以此类推可有效提升POWER SUPPLY的寿命。
2. 此外尚需考虑POWER SUPPLY的工作环境温度，及有无额外的辅助散热设备，在过高的环温POWER SUPPLY需减额输出。环温对输出功率的减额曲线请参照产品规格书。
3. 根据应用所需选择各项功能:

明纬的多组输出电源供应器(例如2组输出或者更多组)，有最小负载的要求。故特别建议在使用之前，能详读产品规格书。多组输出电源供应器为了能正常运作，各组输出尚有最低电流之需求，否则输出电压将会不稳定，或者超出定义的电压误差范围。此最小负载要求可以参考规格书中的"电流范围"，如下表所示：CH1需要2A的最小电流消耗，CH2 需要0.5A，CH3需要0.1A， CH4则最低可以0A。

冷却风扇相对于电源供应器中的其他零件而言，其寿命是相对较短的(通常平均故障时间约5000~100000小时)；故若能改变其运转的方式，就可以延长使用寿命。一般而言风扇的控制方式有以下2种设计：

1. 温度控制：当温度开关侦测到电源供应器内部温度超过其设定值时，则冷却风扇将会以全转速运转；反之，当低于其设定值时，将会停止运转或者以一半的转速运转。除此之外，在某些电源供应器中，冷却风扇是藉由一种非线性控制的方式来控制其转速随着内部不同的温度同步做改变。
2. 负载控制：当电源供应器的负载超过其设定值时，则冷却风扇将会以全转速运转；反之，当低于其设定值时，将会停止运转或者以一半的转速运转。

PFC（Power Factor Correction）功率因子矫正，主要为改善电源供应器AC输入端有效功率与视在功率的比值。一般不含PFC线路的机型，其输入端的功率因子只有0.4~0.6，而具有主动式PFC线路则可以达0.9以上，其相关式如下: 视在功率 = 输入电压 x 输入电流（VA） 有效功率 = 输入电压 x 输入电流 x 功率因子（W）
以环保的观点：电力公司发电厂必须产生大于视在功率的电能，其发电机组才可以稳定供给市场电能需求，而电能的实际使用则是有效功率。如果功率因子为0.5，表示发电机组发出大于2VA电力，才能安全供给电能1W的需求，其能源运作效益差。反之，若功率因子改善为0.95，则电力公司发电机组只要发出大于1.06VA电力，供给电能1W的需求便无问题，能源的运作效益较佳。
主动式PFC依线路架构可分为单级PFC与双级PFC，其比较可参考下表。


COM (COMMON) 指共地，明纬产品标示依其输出的属性说明如下:
单组输出：正极（+V），负极（-V）
多组输出（共地）：正极（+V1，+V2.），负极（COM）

a. 85~264VAC;120~370VDC
b.176~264VAC;250~370VDC
c.85~132VAC/176~264VAC by Switch; 250~370VDC

• 产品规格书标示上述a、b项输入电源范围时，不论是送交流电或直流电其电源供应器均能正常作。但另需留意部份机型设计上直接电源输入正极(+)接AC/L，负极(-)接AC/N电源供应器才能开机；部份机型则是正极接AC/N，负极接AC/L才能开机，如果配线错误只是不开机，将其反接便能正常工作，而电源供应器不会有其他问题。
• 产品规格书标示为上述c项，必须将115/230V切换开关切至"230V"位置才能输入250~370VDC，如果切换开关位置在"115V"而送入250~370VDC则会造成电源供应器的损毁，务必留意。

MTBF和Life Cycle均是产品信赖性的重要指针。 目前MTBF 较常使用的预估方法为零件计数法(Part count)及应力分析法(Stress Analysis)，所依循的法规最主要有
MIL-HDBK-217F Notice 2 及TELCORDIA SR/TR-332(Bellcore)，其中MIL-HDBK-217F Notice 2 为美国军规而TELCORDIA SR/TR-332(Bellcore)为一般商规。目前本公司仍以MIL-HDBK-217F Notice 2(Stress Analysis) 为计算依循之法规。 所谓MTBF（Mean Time Between Failure）平均失效时间为可靠度预估的期望值，指产品在连续工作一段时间后，其可靠度降至36.8%的平均时间。明纬MTBF目前是采用MIL-HDBK-217F标准，以应力分析法预估产品可靠度的期望值（不含风扇），系指该产品在连续使用到达所计数的时间后，仍能正常工作的或然率为36.8%（e^-1=0.368）。若产品连续使用所计数MTBF的两倍时间，其仍能正常工作的或然率则是13.5%（e^-2=0.135）。而Life Cycle则是单指该产品的电解电容在最高工作环温条件下之温升，计算其电解电容寿命的参考值。例如产品RSP-750-24 MTBF=109.1K小时(25°C)，产品内部C110电容 Life Cycle= 213K小时（Ta=50°C）。

DMTBF(Demonstration Mean Time Between Failure)实证平均故障时间，是验证MTBF的一种方式。请参考以下算式来计算总验证时间。

其中

MTBF：平均失效时间

X²：可由卡方分布表中查表得到数据

N：取样数

AF：加速因子，可由加速因子的公式计算而得到数据

Ae=0.6

K(Boltzmann Constant)=8.625 * 10^-5(eV/k)

T1：指规格的额定温度；在计算时以绝对温度计算

T2：是指验证时为了加速，而采用的温度；在计算时以绝对温度计算。但此温度不得造成产品有任何物理性质的变化。

某些电源供应器在开机、关机时会送出"Power Good"或"Power Fail"讯号做为监测控制用。
Power Good：指输出达到90%额定电压后延迟数十至数百ms 后送出一TTL 讯号。
Power Fail：指输出低于90%额定电压前，提前1ms 以上将TTL 讯号关闭。

电源输出电流超出额定电流时，保护电路动作使降低或切断输出功率。
过电流特性分为下列几种：
保护方式：
(1)FOLDBACK CURRENT LIMITING
过负载时输出电流能力会下降，一般约下降至20%额定电流以下，如图中曲线a。
(2)CONSTANT CURRENT LIMITING
过负载时电流保持于定义范围内，而输出电压会下降，如图中曲线b。
(3)OVER POWER LIMITING
过负载时电流愈高，电压依比例愈低，如图中曲线c。
(4)HICCUP CURRENT LIMITING
过负载时，电压、电流快速下降并切断输出，但会自动回复。
(5)SHUT OFF
过负载时会切断输出，输出电压与输出电流趋近于零。

回复方式：
(1)解除过电流(过负载)状态后，自动回复(Auto Recovery)。
(2)解除过电流(过负载)状态后，重新启动(Re-Power-On)。
注意事项：请避免长期的过载或短路，会造成电源供应器寿命减短或损坏。部份机型的过载或短路保护设计复合型态，其保护方式如上述先定电流限制（或Foldback Current Limiting 或Over Power Limiting）于若干时间后再进入关机（或Hiccup Current Limiting）。

S.P.S.在输出直流电压上所含有的交流成分，其波形如下：


在S.P.S.涟波噪声中含有2 种成分，一是交流输入电压的倍频频率，另一为S.P.S.本身的切换频率。由于是高频噪声，在量测时，示波器带宽应设在20MHz，且探棒应以最短距离来量测;并在待测端加一小电容(0.1uF)来滤除噪声干扰，如下图所示。



即耐压测试(Hi-Pot Test)或电器强度测试(Electric Strength Test)。测试前应将Input 各端子短路为一点（I/P），Output 各端子短路为一点（O/P），
FG 单独一点后始可测试。按照以下测试回路，于指定的端子间(如I/P-O/P，I/P-FG，O/P-FG 间)之可耐电压值(如测试电压为交流时，漏电流一般以25mA 为基准)，时间1 分钟。


(1)耐压测试是为了确保电源供应器初次级绝缘良好，避免遭受电击危险。测试电压须逐渐升高，由零转至默认电压(上升时间至少1秒)，并于此点停留60秒钟。(生产测试时，可将电气强度测试时间缩短为1秒钟)。若因施加测试电压而使电流失控地迅速增加则表示绝缘贯穿现象已经发生。电晕放电或单一瞬间的闪光，则不视为绝缘已遭贯穿。
(2)当使用AC电压测试时，Y电容是引起漏电流产生的主因。4.7nF足以造成高达约5mA的漏电流，如依UL-554的要求，则需将Y-CAP去除，但此要求对生产而言是不合实际的，唯一的作法就是将测试仪的耐电流提高，一般为25mA(目前安规并未定义电流的限制值)。
(3)依据IEC60950的要求，待测绝缘体若有横跨Y电容可使用DC测试(AC 3KV=DC 4242V)，目的即是为了解决AC对Y电容漏电流的影响

双向切换时间是电流由其中一个方向转换至另一个方向所需的时间，此转换时间亦在Vo变动量<5%的状况下完成。可参考下方截图定义，并搭配波形量测示意图进行理解。

测试结果：

明纬电源防尘防水的设计，主要是依据IEC60529国际标准，相关标准内容描述如下表：
(注：IP64等级以上机型，适用于室内潮湿或户外有雨遮之场合)

*IP64-IP66等级与IP67等级具ADJ调整机型，适用于室内潮湿环境或户外有雨遮之场所，实际安装相关限制要求，请参考IP等级测试之定义。
*所有产品并无法长时间置于水中。
*明纬IP68的定义为待测品置于水面下1米，执行动态测试1个月。
动态测试：执行12小时AC TURN ON；12小时AC TURN OFF的烧机测试。

1. 依客户系统需求与应用方式决定适合的瓦数，包含欲设计之功率安全余裕度，并考虑系统之驱动方式设计。

• 利用明纬电源供应器「直接驱动」LED灯具，选择要点可参阅LED灯具配置与注意事项问题。
• 利用明纬电源供应器，搭配恒定电流源之LED驱动IC，以达到更精确的定电流驱动，选择要点可参阅LED灯具配置与注意事项问题。

2. 确认LED电源供应器的工作环境，以选用合适之防水防尘(IP)等级，或是合适的机型结构(金属壳、塑料壳、PCB式)。
3. 是否需具备功率因子矫正(PFC)功能: 采用单级PFC架构之机型仅可使用于LED负载，而采双级PFC架构者则可泛用于一般负载。
4. 若系统设计采电源供应器直接驱动LED，是否需要可调整输出电压/电流之机型，或是具备调光功能(dimming)之机型。

1. 室内照明灯具制定采真接win7驱动制定
   1. LED工作任务额定瞬时电流值降时间条件横竖限串接总合都必须在LED24v电源生产器转换额定瞬时电流值降时间条件内，假如LED品种为3.4~3.6V,操作6串的串接额定瞬时电流值降为20.4~21.6V，因此就可以采用转换为24V(定瞬时电流差值18~24V)的手机型号。
   2. 具功因效正功能键形号，PF值如追求需低于0.9，额定负载电阻需低于技术参数书PFC确定范围图，热效率系数与传输额定负载电阻关系的如图已知(1)随时，会依形号确定各不相同，基本方案数值为75% LOAD上。
   3. 如施用在设置电流不不稳地点，如施用发电厂机设施设备或施用在机械业区，请确定表第一中学〝一样泛用型〞产品的。
2. 灯平台采恒流IC来设计
   1. 驱动安装IC的启动的相电阻结构设计需相近LED电源模块生产商器的读取相电阻。
   2. 驱程IC这对于端电压比较稳定度规范要求较高，建立选取表二中〝一般的泛用型〞车辆。
   3. 具功因娇正模块门焊机，环境下需及以上金桥铜业跨接线的截面积大小书PFC概念条件，公率指数公式与转换环境下关系的如下图如图所示(1)如图所示，会依门焊机概念各种，一般来说定制参考值75% LOAD及以上。
   4. 使用驱动IC有可能会产生EMI搭配问题，灯具设计完成需再确认EMI。

定功率LED驱动器驱动方式采直接定电流驱动，驱动模式与原理同定电流模式，只是一般定电流LED驱动器最大功率只会固定在单一输出电压与输出电流，定功率LED驱动器采宽范围输出电压与电流设计，宽范围定功率区间，提供弹性及高效的LED电压和电流配置，可减少机型与库存。如图所示，输出电压电流232V/2800mA与185.6V/3500mA之间的区间都可以输出最大功率650W。

欲降重输入读取交流相端电压直流电压公率的客人可参阅表一”明纬LED端电压直流电压模块适配器厂家直销器车辆很表”中V/I更改字符串，依更改交流相端电压直流电压、公率要求的选择LED端电压直流电压模块适配器厂家直销器，更改空间请参阅车辆規格书。明纬LED端电压直流电压模块适配器厂家直销器的输入读取交流相端电压直流电压、公率稍微调准是通过外部可变气门正时内阻实行更改，除PLN与ELN品类苹果机型需长为所示(9)拆上盖，由SVR1/SVR2更改，其于都在立即长为所示(10)由底壳上之Io ADJ、Vo ADJ孔位更改。别的更改交流相端电压直流电压、公率后，需根本总输入读取公率切不可以上输入读取电机额定功率值，也是要根本更改后上盖与放水塞都需拆装切实。

最通常文化差异是0~10V都可以用调光器实现将LED电源适配器所在开启，1~10V最低的唯有实现10%调光。

明纬LED电源适配器护肤品所在的电压值粗差以spec. 定位应以，纯定的电压值机种请参阅spec.的电压值误差，定的电压+定的电压值机种请参阅spec.过的电压值保护的标准。

主动权式功因更正输电线路可可分单吸泵式及冷凝机组式几种，单吸泵式电原切换器是将前级功因更正输电线路与后级直 流对交流电切换器输电线路合并一块儿，冷凝机组式则是采合在一起设计制作，较之于单吸泵式切换器，冷凝机组式系统架构较缜密、价格较高，但单吸泵式切换器有加容易受输进电原安全性能无良应响与输出额定电压连波过大的利弊，因而单吸泵式只适用人群于输进额定电压动态平衡领域的LED能够软件，冷凝机组式可采用严格生态环境的LED能够或不错当做平常电原软件。

LED 产品规格书都有V-I特性曲线，依曲线说明可分”定电流”与”定电流+定电压”两种，定电流机型仅适用于LED应用，定电流+定电压机型适用于LED或一般应用，非适用于LED驱动区间会以虚线表示，依保护方式可分为打嗝与定电流模式，其区间只表示此电流特性，无定义电流值误差，如果客户需求为不希望有过高短路电流可选择此区间保护模式是打嗝模式机型，如有马达或电容性负载应 用， 可选择此区间保护模式是定电流机型。

不是这样的。MTBF参数包含很多变量，除了公式版本之外，相关应力设计，组件数量都有可微调之处。相较于其他OEM/ODM为主之品牌，MW作为标准电源领导品牌，采标准品贩卖，因此MTBF参数无法像它厂一一客制化。不过，明纬今年重新检视明纬产品TELCORDIA SR/TR-332(Bellcore) MTBF数值并进行优化。明纬已从物料源头确保来料之质量，搭配IQC/OQC…等质量控管机制，一直到售后市场回馈落实再发防止，除了确保自身产品质量，另一方面也间接提升了MTBF内之质量因素参数，提升至Level I 或 II等级，请参考如下表一TELCORDIA SR/TR-332(Bellcore) 电子零件质量等级分类。相关说明请参考
虽然，MTBF具有参考价值，但不是唯一。因此，产品选用仍需涵盖 品牌/价格/交期/服务/保固…etc 进行综合评比。

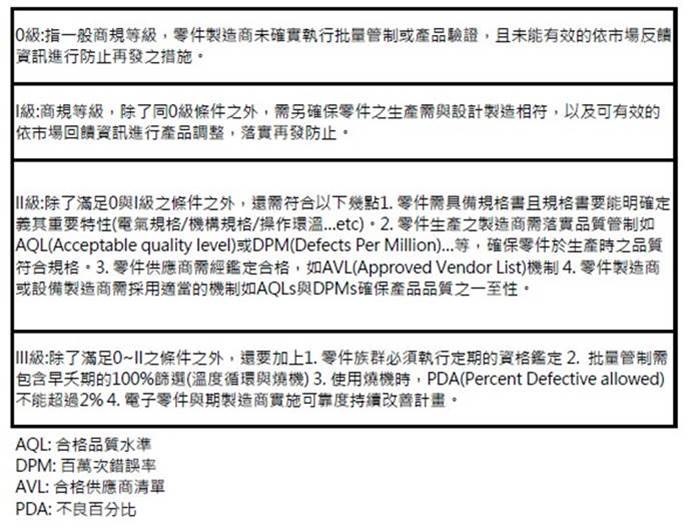

            表一: TELCORDIA SR/TR-332(Bellcore) 电子零件质量等级分类
